Dieser Artikel behauptet nicht, dass jedes 300-A-Schweißgerät auf 200 A begrenzt ist; er erklärt vielmehr, warum der unter realen Schweißbedingungen gelieferte Strom geringer ausfallen kann, als der Anwender erwartet, selbst wenn das Gerät normal funktioniert.
Die Bezeichnung „300 A“ bedeutet nicht immer, dass ein Schweißgerät am Lichtbogen kontinuierlich 300 Ampere liefert. Die Zahl kann eine Modellbezeichnung, die höchste wählbare Einstellung, ein verfahrensspezifisches Maximum oder eine Leistung sein, die nur unter definierten Testbedingungen verfügbar ist.
Wenn ein Gerät, das tatsächlich für 300 A ausgelegt ist, scheinbar nur etwa 200 A liefert, kann dies an der Eingangsspannung, dem Einschaltdauerverhältnis, dem Schweißverfahren, Kabelverlusten, schlechten Verbindungen, dem Thermoschutz, falschen Einstellungen oder einer ungeeigneten Messmethode liegen. Bevor Sie davon ausgehen, dass das Schweißgerät defekt ist, sollten Sie den angegebenen Wert von der Nennleistung trennen und anschließend den gesamten Schweißstromkreis überprüfen.
1. Was bedeutet „300 A“ bei einem Schweißgerät eigentlich?
Nennstrom, eingestellter Strom und gelieferter Strom sind nicht dasselbe
Ein Schweißgerät kann mehrere Stromwerte anzeigen, die jeweils etwas anderes beschreiben. Werden diese verwechselt, glauben Anwender oft, dass ein Gerät unter seinen Möglichkeiten bleibt, obwohl es möglicherweise wie vorgesehen arbeitet.
| Begriff | Was er beschreibt | Wo man ihn findet | Häufiges Missverständnis |
| Modellbezeichnung | Die Produktreihe oder Modellbezeichnung | Produktname oder Gehäuse | Die Modellnummer muss der maximalen Ausgangsleistung entsprechen |
| Strombereich | Der minimal und maximal wählbare Strom für einen Prozess | Technische Daten | Der Maximalwert ist kontinuierlich verfügbar |
| Eingestellter Strom | Der am Bedienfeld ausgewählte Wert | Display oder Stromregler | Der Lichtbogen muss genau auf diesem Wert gehalten werden |
| Nennleistung | Strom und Spannung bei einem angegebenen Einschaltdauerverhältnis | Typenschild oder Handbuch | Der Strom kann ohne zeitliche Begrenzung genutzt werden |
| Gelieferter Strom | Strom, der unter tatsächlichen Lichtbogenbedingungen fließt | Geeignete Messgeräte | Jede Abweichung von der Einstellung deutet auf einen Fehler hin |
Die Nennleistung ist der aussagekräftigste Wert für den Vergleich von Schweißgeräten. Sie sollte stets in Verbindung mit der Nennlastspannung, dem Einschaltdauer, der Eingangsspannung und dem Schweißverfahren betrachtet werden.
Beim Puls-WIG-Schweißen kommt eine weitere Unterscheidung hinzu. Der Bediener kann Spitzenstrom, Grundstrom, Pulsfrequenz und Pulsdauer einstellen. Ein Messgerät, das den Mittelwert der Wellenform ermittelt, kann einen deutlich geringeren Wert als den gewählten Spitzenstrom anzeigen, selbst wenn das Gerät ordnungsgemäß funktioniert.
Konstantstrom- und Konstantspannungs-Schweißgeräte verhalten sich unterschiedlich
WIG- und MMA-Schweißgeräte arbeiten im Allgemeinen mit einer Konstantstromcharakteristik. Die Stromquelle versucht, den gewählten Schweißstrom aufrechtzuerhalten, während sich die Lichtbogenspannung mit der Lichtbogenlänge ändert. Die angezeigte Einstellung steht daher in einem relativ direkten Zusammenhang mit der beabsichtigten Leistung.
Beim MIG/MAG-Schweißen wird in der Regel eine Konstantspannungskennlinie verwendet. Der Bediener wählt Spannung und Drahtvorschubgeschwindigkeit aus, während sich der Schweißstrom entsprechend der Geschwindigkeit entwickelt, mit der der Draht in den Lichtbogen eintritt. Drahtdurchmesser, Abstand zwischen Kontaktspitze und Werkstück, Übertragungsmodus und Brennerbewegung beeinflussen das Ergebnis ebenfalls.
Das bedeutet, dass ein MIG/MAG-Anwender eine geringe Leistung nicht allein anhand des Stromreglers diagnostizieren sollte. Wenn der Lichtbogen schwach erscheint, sollten die Drahtvorschubgeschwindigkeit, die Spannung, der Stick-Out, die Polarität, das Schutzgas, der Zustand der Kontaktspitze und das Antriebssystem überprüft werden. Anwender, die Geräte vergleichen, können die verfügbaren MIG/MAG-Schweißgeräte im Hinblick auf die jeweiligen Draht- und Prozessanforderungen prüfen.
2. Warum ein 300-A-Schweißgerät möglicherweise eher 200 A liefert
Die Zahl ist eine Modellbezeichnung oder ein verfahrensspezifischer Grenzwert
Stellen Sie zunächst fest, worauf sich „300 A“ bezieht. Eine Zahl im Produktnamen kann eher eine Baureihe bezeichnen als eine verifizierte Nennstromstärke. Selbst wenn in den technischen Daten 300 A angegeben sind, gilt dies möglicherweise nur für ein bestimmtes Schweißverfahren.
Ein Multiprozess-Schweißgerät kann unterschiedliche Strombereiche für MIG/MAG, WIG und MMA aufweisen. Ein Gerät liefert möglicherweise seine höchste Leistung im MIG/MAG-Modus, beim WIG- oder Stabelektrodenschweißen jedoch einen niedrigeren Maximalwert. Der Plasmaschneidstrom ist eine separate Nennleistung und sollte niemals direkt mit dem Schweißstrom verglichen werden.
Prüfen Sie die folgenden Dokumente in dieser Reihenfolge:
- Die modellspezifischen technischen Daten.
- Das Typenschild am Gerät.
- Die Bedienungsanleitung.
- Die Einschaltdauer-Tabelle für das ausgewählte Verfahren.
- Etwaige Einschränkungen hinsichtlich Fernbedienungen, Impulsbetriebsarten oder Eingangsspannung.
Die erforderliche Produktdokumentation ist möglicherweise im Download-Bereich für Bedienungsanleitungen verfügbar. Verwenden Sie die Anleitung für das genaue Modell und die genaue Version, anstatt sich auf eine Maschine mit ähnlichem Namen zu verlassen.
Die Eingangsspannung reicht für die angeforderte Ausgangsleistung nicht aus
Ein Schweißgerät wandelt die Eingangsleistung in eine Schweißausgangsleistung mit niedrigerer Spannung und hohem Strom um. Wenn die Eingangsspannung beim Zünden des Lichtbogens deutlich abfällt, kann das Gerät möglicherweise seine maximale Ausgangsleistung nicht aufrechterhalten.
Mögliche Ursachen sind:
- Ein gemeinsamer Werkstattstromkreis, der bereits andere hohe Lasten versorgt.
- Ein ungeeignetes Verlängerungskabel.
- Zu großer Abstand zum Verteilerpunkt.
- Lose oder beschädigte Stecker und Steckdosen.
- Ein falsch ausgewählter Generator.
- Eingangsspannung außerhalb des zulässigen Bereichs.
- Eine Schaltung oder Schutzvorrichtung, die nicht den Anforderungen der Maschine entspricht.
Ein 230-V-Typenschild allein bedeutet nicht, dass jede Haushaltssteckdose jeden Betriebspunkt unterstützen kann. Die Eingangsanforderungen können nahe der maximalen Leistung stark ansteigen. Umgekehrt ist eine 400-V-Dreiphasenmaschine nicht automatisch die bessere Wahl, wenn der erforderliche Strom, die Transportfähigkeit und die verfügbare Infrastruktur dies nicht rechtfertigen.
Verändern Sie keine Stecker, Schutzvorrichtungen oder Verteilereinrichtungen, um den Betrieb einer Maschine zu erzwingen. Messungen der Versorgungsspannung, die Begutachtung der Stromkreise und Änderungen an der Installation sollten von einem qualifizierten Elektriker durchgeführt werden.
Wärme, Einschaltdauer, Zuleitungen und Anschlüsse begrenzen die nutzbare Leistung
Der Einschaltdauer-Faktor beschreibt, wie lange ein Schweißgerät bei einem bestimmten Strom und einer bestimmten Umgebungstemperatur betrieben werden kann, ohne seine thermischen Grenzwerte zu überschreiten. Ein Einschaltdauer-Faktor von 40 % über zehn Minuten bedeutet beispielsweise vier Minuten Lichtbogenzeit, gefolgt von der gemäß den Nennbedingungen erforderlichen Abkühlzeit.
Der Einschaltdauerwert bedeutet normalerweise nicht, dass ein 300-A-Schweißgerät seine Leistung automatisch auf 200 A reduziert, sobald das Schweißen beginnt. Wird jedoch die Nennlichtbogenzeit überschritten, kann der Thermoschutz die Leistung unterbrechen oder den Betrieb verhindern, bis die Innentemperatur gesunken ist.
Auch der Ausgangskreis kann die nutzbare Leistung beeinträchtigen. Lange oder zu dünne Schweißkabel erzeugen Widerstand. Lose Bajonettstecker, ein beschädigter Elektrodenhalter, ein abgenutzter Brenner oder ein schlechter Kontakt an der Rückleitungsklemme können Wärmeentwicklung und Spannungsverluste verursachen.
Bringen Sie die Arbeitsrückleitungsklemme auf sauberem Metall so nah wie möglich an der Schweißnaht an. Stecken Sie alle zugelassenen Verbinder vollständig ein und ziehen Sie sie fest. Ersetzen Sie beschädigte Komponenten durch Teile mit der richtigen Nennleistung aus dem entsprechenden Sortiment an Schweißzubehör und Ersatzteilen.
3. So ermitteln Sie die tatsächliche Ursache ohne unsichere Vermutungen
Lesen Sie das Typenschild und die Bedienungsanleitung in der richtigen Reihenfolge
Beginnen Sie mit dem verfahrensspezifischen Leistungsbereich. Ermitteln Sie anschließend den Nennstrom, die Nennlastspannung und den Einschaltzeitanteil bei diesem Strom.
Zu den gängigen Symbolen auf dem Typenschild gehören:
- I₂: Schweißausgangsstrom.
- U₂: Lastspannung während des Schweißens.
- I₁max: Maximaler Eingangsstrom unter definierten Bedingungen.
- I₁eff: effektiver Eingangsstrom, der für bestimmte Versorgungs- und Kabelaspekte herangezogen wird.
- U₀: Leerlaufspannung.
- X: Einschaltdauer.
Vergleichen Sie zwei Schweißgeräte nicht allein anhand der maximalen Stromstärke. Ein Gerät gibt möglicherweise 300 A bei einem begrenzten Einschaltdauerverhältnis an, während ein anderes einen niedrigeren Maximalwert, dafür aber eine höhere Dauerstromstärke aufweist. Auch die für die Nennleistung zugrunde gelegte Umgebungstemperatur spielt eine Rolle, insbesondere in warmen Werkstätten.
Befolgen Sie eine sichere Diagnosesequenz von außen nach innen
Führen Sie eine externe Überprüfung durch, bevor Sie einen Gerätefehler vermuten:
- Überprüfen Sie den richtigen Schweißprozess und die Polarität.
- Überprüfen Sie die gewählten Einstellungen für Stromstärke, Spannung, Drahtvorschub oder Impuls.
- Überprüfen Sie den Brenner, den Elektrodenhalter, die Rückleitungsklemme und die Kabelisolierung.
- Reinigen Sie den Bereich des Rückkontaktpunkts und bringen Sie die Klemme näher an die Schweißnaht heran.
- Entfernen Sie unnötige Verlängerungskabel oder ersetzen Sie diese durch eine zugelassene Anordnung.
- Bereiten Sie sauberes Restmaterial vor und reproduzieren Sie das Problem mit geeigneten Verbrauchsmaterialien.
- Beobachten Sie das Display, die Warnanzeige, den Lüfter und das Lichtbogenverhalten.
- Notieren Sie, wann die Leistung abfällt und ob das Problem erst nach längerem Schweißen auftritt.
Der tatsächliche Strom sollte nur mit Geräten gemessen werden, die für die Wellenform und den Strombereich geeignet sind. Eine universelle Stromzange erfasst gepulste Ausgangsleistung oder sich schnell ändernden Schweißstrom möglicherweise nicht genau.
Entfernen Sie nicht das Gehäuse und nehmen Sie keine Einstellungen an internen Kalibrierungselementen vor. Schweißstromquellen können gefährliche elektrische Energie speichern; Reparaturen im Inneren dürfen nur von qualifiziertem, autorisiertem Personal durchgeführt werden.
4. Passen Sie die Stromstärke an den Prozess, die Stromquelle und die tatsächliche Arbeitslast an
Gehen Sie von der Aufgabe aus, nicht von der höchsten Stromstärke
Die Wahl des richtigen Schweißgeräts richtet sich nach der gesamten Aufgabe und nicht nach einem einzigen Maximalwert. Berücksichtigen Sie:
- Grundwerkstoff und Legierung.
- Materialstärke.
- Art der Verbindung und deren Vorbereitung.
- Schweißposition.
- Erforderliches Verfahren.
- Elektroden-, Draht- oder Wolframgröße.
- Ein- oder Mehrlagenschweißverfahren.
- Erwartete Lichtbogenzeit.
- Verfügbare 230-V- oder 400-V-Stromversorgung.
- Transportfähigkeit und Baustellenbedingungen.
Ein 200-A-Schweißgerät kann für Reparaturen, Wartungsarbeiten, den Leichtbau und viele WIG-Anwendungen vollkommen geeignet sein. Ein Gerät mit höherer Leistung kann gerechtfertigt sein, wenn das zugelassene Schweißverfahren größere Verschleißteile, höhere Abschmelzleistungen oder einen anhaltenden Betrieb mit hohem Strom erfordert.
Die Nahtvorbereitung kann wichtiger sein als die Erhöhung der Stromstärke. Eine korrekt vorbereitete Mehrlagennaht lässt sich möglicherweise besser kontrollieren als der Versuch, eine dicke Naht in einem Durchgang zu schweißen. Die Anforderungen des Schweißverfahrens, die Materialeigenschaften und die Kompetenz des Bedieners müssen bei der Entscheidung berücksichtigt werden.

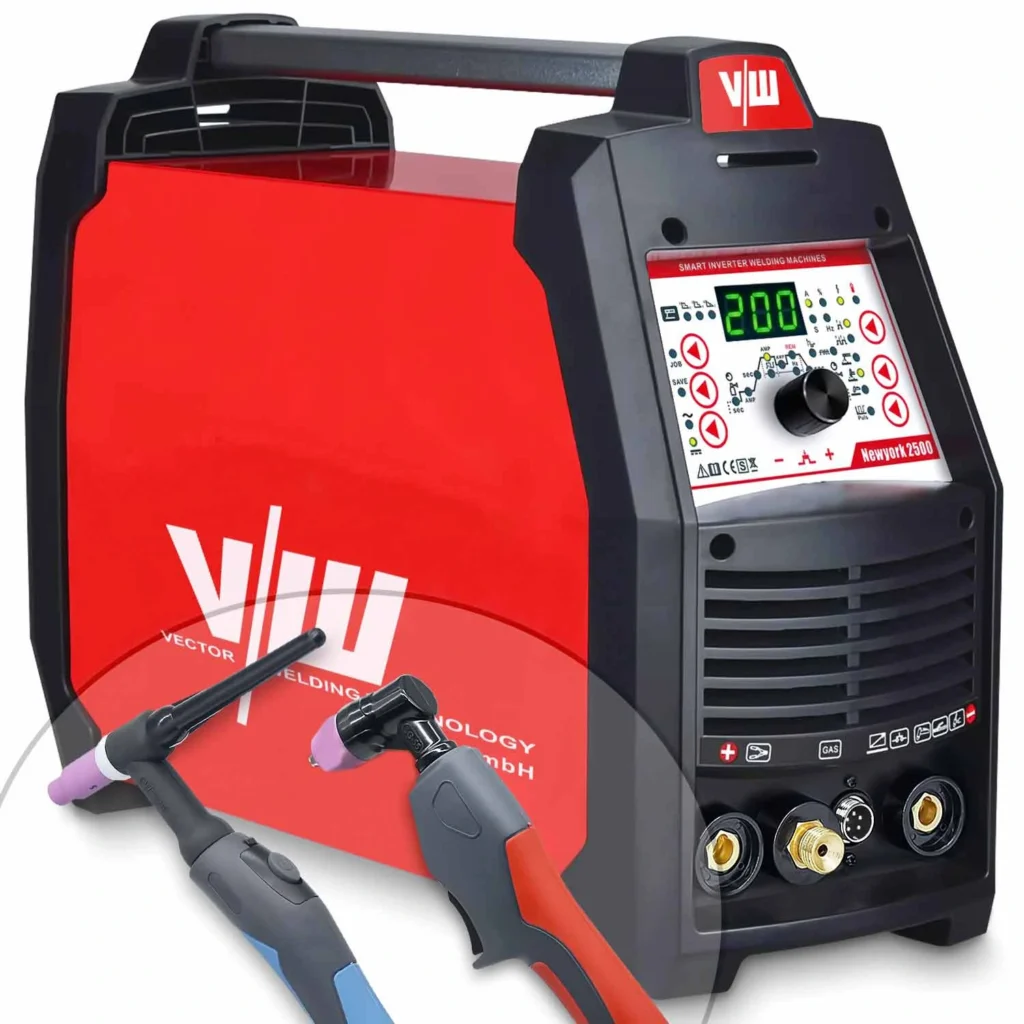

Praxisbeispiel: So lesen Sie die technischen Daten des NewYork 2500
Das Modell NewYork 2500 veranschaulicht, warum Anwender jeden Prozess separat betrachten müssen. Die verifizierten technischen Daten listen einen WIG-Bereich von 10–200 A, einen MMA-Bereich von 10–170 A und einen Plasmaschneidbereich von 20–50 A bei einer einphasigen 230-V-Versorgung auf. Die Nenn-Einschaltdauer für WIG umfasst 200 A bei 40 % unter Testbedingungen von 40 °C.
Die praktische Erkenntnis ist nicht, dass das Modell mit einem 2.500-A- oder 300-A-Gerät verglichen werden sollte. Der Modellname identifiziert das Produkt, während die Spezifikationstabelle definiert, was es leistet.
Anwender, die AC/DC-WIG, MMA und Plasmaschneiden in einem System benötigen, sollten die vollständigen Betriebsmerkmale und mitgelieferten Komponenten auf der Produktseite des NewYork 2500 überprüfen. Die Eignung hängt weiterhin vom Material, der Verbindung, der Lichtbogenzeit, der Eingangsspannung und dem erforderlichen Verfahren ab.
5. Vier Szenarien aus der Praxis, in denen „fehlende Ampere“ eine andere Ursache haben
WIG-Schweißen von Aluminium in einer 230-V-Garage
Ein typisches Szenario ist ein Schweißer, der in einer kleinen Garage ein Aluminiumteil mit Wechselstrom-WIG repariert. Das Schweißgerät teilt sich den Stromkreis mit Beleuchtung, Absauganlagen oder anderen Werkzeugen, und es wird ein Verlängerungskabel verwendet, um die Werkbank zu erreichen.
Die Auswahlkriterien sind Wechselstromtauglichkeit, der tatsächliche WIG-Strombereich, der Einschaltdauer, die Wechselstromsteuerung und die Eingangsanforderungen. Ein häufiger Fehler ist es, eine niedrige Stromstärke auf „ “ zurückzuführen, während das eigentliche Problem in Oxidverunreinigungen, einer ungeeigneten Wolframvorbereitung, einer falschen Wechselstrombalance, einer schwachen Rückleitung oder einem Eingangsspannungsabfall liegt.
Beenden Sie die Tests und holen Sie fachkundigen Rat ein, wenn der Schutzschalter wiederholt auslöst, sich der Stecker erhitzt, das Gerät ungewöhnlich früh thermische Warnungen anzeigt oder der Lichtbogen auch nach Korrektur der externen Einstellungen schwach bleibt. Anwender können geeignete WIG-Schweißgeräte anhand des Prozessbereichs und des Einschaltdauerverhältnisses vergleichen.
MIG/MAG-Fertigung von Rahmen aus Weichstahl
Stellen Sie sich eine kleine Fertigungswerkstatt vor, in der wiederholt Kehlnähte an Rahmen aus Weichstahl hergestellt werden. In derselben Werkstattinfrastruktur können mehrere Maschinen im Einsatz sein, und eine konstante Produktivität ist wichtiger als die höchstmögliche kurzfristige Stromstärke.
Die wichtigsten Auswahlkriterien sind Drahtvorschubbereich, Spannungsregelung, Drahtdurchmesser, Einschaltdauer, Brennerleistung und Verfügbarkeit von Verbrauchsmaterialien. Ein häufiger Fehler ist die Erhöhung der Spannung, ohne die Drahtvorschubgeschwindigkeit anzupassen, oder ein zu großer Abstand zwischen Kontaktspitze und Werkstück.
Eine fachliche Beratung ist angebracht, wenn der Drahtvorschub instabil bleibt, Steckverbinder überhitzen, das Gerät bei normalem Nennbetrieb wiederholt die Schutzgrenzen erreicht oder die gemessene Leistung deutlich unter dem dokumentierten Bereich liegt.
MMA-Reparaturen vor Ort mit Generator und langen Schweißkabeln
Eine typische Reparatur vor Ort kann Tore, landwirtschaftliche Geräte oder Bauteile betreffen, die weit entfernt von einer festen Stromversorgung liegen. Der Bediener verwendet einen Generator und lange Schweißkabel, um das Werkstück zu erreichen.
Die Eignung des Generators, die Spannungsstabilität, der Elektrodendurchmesser, der Kabelquerschnitt und der Zustand der Steckverbinder sind die entscheidenden Auswahlkriterien. Der häufigste Fehler besteht darin, einen Generator allein anhand der Nennleistung auszuwählen, ohne die vom Schweißgerätehersteller geforderte Leistung und die Betriebsbedingungen zu prüfen.
Lange Schweißkabel können den Widerstand erhöhen, während eine schlechte Regelung des Generators zu einem instabilen Lichtbogen oder einer Abschaltung durch den Schutzschalter führen kann. Wenden Sie sich an den Generatorlieferanten, einen Elektriker oder den technischen Support für Schweißtechnik, wenn der Generator Schwankungen aufweist, die Versorgungsspannung unbeständig ist, Stecker heiß werden oder das Gerät unter Last wiederholt ausfällt. Geeignete Geräte für dieses Verfahren können in der Kategorie „MMA- und Elektrodenschweißgeräte“ verglichen werden.
Serienfertigung mit wiederholten Schweißvorgängen mit langer Lichtbogenzeit
Im Produktionsschweißen kann es vorkommen, dass eine Maschine bei kurzen Testnähten einwandfrei funktioniert, bei wiederholten Schweißvorgängen jedoch überhitzt. Das Problem liegt nicht unbedingt in einer zu geringen maximalen Stromstärke. Möglicherweise überschreitet die Arbeitslast einfach den Nenn-Einschaltdauer.
Bei der Auswahl sollten der Einschaltfaktor bei der tatsächlichen Arbeitsstromstärke, das Kühlkonzept, die Brennerleistung, die Kabelauslegung und die Dauer der einzelnen Schweißvorgänge im Vordergrund stehen. Es ist ein häufiger Fehler, sich beim Kauf ausschließlich an der höchsten Stromstärke zu orientieren, da sich die maximale und die Dauerleistung erheblich unterscheiden können.
Fordern Sie eine technische Begutachtung an, wenn der Thermoschutz unter den dokumentierten Betriebsbedingungen früher als erwartet anspricht, der Luftstrom ungehindert ist, die Kühlung aber dennoch unzureichend bleibt, oder wenn Steckverbinder und Kabel ungewöhnlich heiß werden.
6. Entscheiden Sie, ob Sie die Einrichtung korrigieren, das Schweißgerät warten oder aufrüsten sollten
Wann 200 A ausreichen – und wann ein echtes Gerät der 300-A-Klasse gerechtfertigt sein kann
Ein Schweißgerät der 200-A-Klasse kann ausreichend sein, wenn die Arbeiten nur sporadisch anfallen, die Nahtvorbereitung ein kontrolliertes Mehrlagenschweißen ermöglicht, die ausgewählten Verbrauchsmaterialien innerhalb des verfügbaren Bereichs betrieben werden und der Einschaltfaktor der erwarteten Lichtbogenzeit entspricht.
Überprüfen Sie die Einrichtung oder veranlassen Sie eine Wartung, wenn das Gerät zuvor einwandfrei funktionierte, sich der Lichtbogen plötzlich verändert, die Leistung nach einem Kabel- oder Netzteilwechsel abfällt oder eine wiederkehrende Abweichung zwischen der dokumentierten und der gemessenen Leistung besteht.
Ein echtes Schweißgerät der 300-A-Klasse kann gerechtfertigt sein, wenn das zugelassene Verfahren einen höheren Strom, größere Schweißzusätze, höhere Abschmelzleistungen oder eine anhaltende Produktionsleistung erfordert. Vergewissern Sie sich vor einer Aufrüstung, dass die Stromversorgung, der Brenner, die Kabel, die Steckverbinder und die Absauganlage für die neue Ausrüstung geeignet sind.
Typischer Strombedarf in praktischen Schweißanwendungen
Die erforderliche Stromstärke hängt vom Schweißverfahren, der Materialstärke, der Größe der Schweißzusätze, der Nahtvorbereitung und dem Einschaltdauerverhältnis ab. Die folgenden Beispiele dienen eher als praktische Anhaltspunkte denn als feste Einstellungen.
| Anwendung in der Praxis | Typische Arbeit | Typischer Strombedarf | Reicht ein Schweißgerät der 200-A-Klasse in der Regel aus? | Wann ein Schweißgerät der 300-A-Klasse sinnvoller wird |
| Heimwerkstatt und kleinere Reparaturen | WIG-Reparatur von Aluminiumteilen, Automobilkomponenten und allgemeine Wartungsarbeiten | Beispielsweise kann beim Wechselstrom-WIG-Schweißen von ca. 1,5–4 mm dickem Aluminium ein Strom von etwa 50–200 A benötigt werden | In der Regel ja, für leichte und mittelschwere Reparaturarbeiten | Wenn dickeres Material regelmäßig mehr als 200 A oder längere Hochstrom-Lichtbogenzeiten erfordert |
| Kleine Fertigungswerkstatt | MIG/MAG-Schweißen von Rahmen, Halterungen, Geländern und ähnlichen Konstruktionen aus Baustahl | Liegt oft im Arbeitsbereich eines Geräts der 200-A-Klasse, abhängig von Drahtstärke, Fugenausführung und Produktionsgeschwindigkeit | Oft ja für leichte bis mittelschwere Fertigungsarbeiten | Wenn dickerer Draht, eine höhere Abschmelzleistung oder eine konstante Produktionsleistung erforderlich sind |
| Reparaturen vor Ort oder in der Landwirtschaft | MMA-Schweißen von Toren, Maschinen und Bauteilen, manchmal unter Verwendung eines Generators und langer Zuleitungen | Etwa 110–140 A mit 3,2-mm-Elektroden, 170–230 A mit 4,0 mm und 200–250 A mit 5,0 mm | Ja, für die meisten Arbeiten mit 3,2-mm-Elektroden; bei 4,0 mm kann der Grenzwert erreicht oder überschritten werden | Wenn regelmäßig 4,0–5,0-mm-Elektroden verwendet werden oder das zugelassene Verfahren mehr als 200 A erfordert |
| Wiederholte Serienfertigung | Wiederholte Schweißarbeiten mit langer Lichtbogenzeit und hoher täglicher Arbeitsbelastung | Der erforderliche Arbeitsstrom mag zwar immer noch bei etwa 200 A liegen, doch die Dauerleistung wird kritisch | Überprüfen Sie die Nennstromstärke bei 100 % Einschaltdauer im Handbuch. Ein Schweißgerät der 200-A-Klasse ist nur dann ausreichend, wenn dieser Dauerstrom dem erforderlichen Arbeitsstrom entspricht | Wenn der erforderliche Dauerschweißstrom die Nennleistung bei 100 % Einschaltdauer eines Geräts der 200-A-Klasse überschreitet und ein Gerät mit höherer Leistung den erforderlichen Dauerschweißstrom liefert |
Beenden Sie die Fehlerbehebung und wenden Sie sich an den technischen Support, wenn…
Stellen Sie den Betrieb des Schweißgeräts ein, wenn Sie einen Brandgeruch, beschädigte Isolierung, starke Erwärmung der Anschlüsse, wiederholtes Auslösen des Schutzschalters, ungewöhnliche Geräusche, anhaltende Fehlercodes oder eine Ausgangsleistung feststellen, die nach der vorgeschriebenen Abkühlzeit nicht wiederhergestellt wird.
Führen Sie keine wiederholten Testschweißungen durch, um einen Schutzzustand zu „überbrücken“. Notieren Sie die Symptome und halten Sie Folgendes bereit:
- Modell und Seriennummer.
- Schweißverfahren und Polarität.
- Material und Dicke.
- Verbindungstyp und -vorbereitung.
- Art und Durchmesser des Schweißzusatzes.
- Ausgewählte Parameter.
- Eingangsspannung und Informationen zum Stromkreis.
- Verlängerungs- und Schweißkabellängen.
- Warncodes, Fotos oder ein kurzes Video.
VECTOR WELDING ist ein Fachhändler für Schweißgeräte, Plasmaschneider und Zubehör mit Sitz in Köln. Neben unserem Online-Sortiment bietet unser Team vor Ort technische Beratung, Zugang zu Ersatzteilen und Unterstützung bei Reparaturen. Kunden können zudem einen Termin für eine Produktberatung oder ein Probeschweißen in unserem Showroom in Köln vereinbaren.
Vergleichen Sie zunächst die Produktkategorie, die Ihrem primären Schweißverfahren entspricht. Sehen Sie sich unsere WIG-Schweißgeräte, MIG/MAG-Schweißgeräte oder MMA- und Elektrodenschweißgeräte an. Prüfen Sie das aktuelle Sortiment hinsichtlich des erforderlichen Verfahrens, des Einschaltdauerverhältnisses bei Ihrer üblichen Arbeitsstromstärke, der erforderlichen Eingangsspannung (230 V oder 400 V), der unterstützten Verbrauchermaterialgrößen sowie des kompatiblen Schweißzubehörs und der Ersatzteile. Dies ermöglicht einen zuverlässigeren Vergleich als die Auswahl eines Schweißgeräts allein anhand der maximalen Stromstärke oder des Modellnamens.
Zweitens: Wenn Sie sich immer noch nicht sicher sind, ob die Einschränkung auf die Stromversorgung, die Schweißkabel, die Geräteeinstellungen, den Einschaltdauer oder das Schweißgerät selbst zurückzuführen ist, wenden Sie sich bitte an den Kundendienst von VECTOR WELDING, bevor Sie die Ausrüstung austauschen oder aufrüsten. Unser Team in Deutschland hilft Ihnen gerne dabei, die technischen Spezifikationen zu interpretieren, geeignete Produktkategorien zu identifizieren und festzustellen, ob der nächste Schritt eine Korrektur der Einstellungen, eine Überprüfung des Zubehörs, eine professionelle Diagnose, Reparaturunterstützung oder eine andere Leistungsklasse sein sollte.
FAQ
F: Was bedeutet eine Nennleistung von 300 A bei einem Schweißgerät eigentlich?
A: Sie bezieht sich in der Regel auf die maximale oder Nennleistung für ein bestimmtes Schweißverfahren. Sie muss im Zusammenhang mit der Lastspannung, dem Einschaltdauer, der Eingangsspannung und den Testbedingungen betrachtet werden.
F: Entspricht die Modellnummer immer der maximalen Stromstärke?
A: Nein. Eine Modellnummer kann eine Produktserie kennzeichnen und sagt nicht unbedingt etwas über die Ausgangsstromstärke aus. Überprüfen Sie den Strombereich auf dem Typenschild, in den Produktspezifikationen und im Handbuch.
F: Warum schwankt der tatsächliche Strom um den gewählten Wert?
A: Lichtbogenlänge, Impulseinstellungen, Drahtvorschubgeschwindigkeit, das Verhalten der Verschleißteile und das Ansprechverhalten der Steuerung können zu normalen Schwankungen führen. Möglicherweise wird bei der Messmethode auch ein sich änderndes Wellenformsignal gemittelt.
F: Reduziert der Einschaltfaktor 300 A auf 200 A?
A: Der Einschaltfaktor begrenzt, wie lange die Nennleistung unter definierten Bedingungen genutzt werden kann. Er bewirkt normalerweise nicht bei jedem Schweißvorgang eine feste Umwandlung von 300 A auf 200 A.
F: Kann ein 230-V-Netz ein 300-A-Schweißgerät betreiben?
A: Nur, wenn das Gerät für diese Versorgungsspannung ausgelegt ist und der Stromkreis die dokumentierten Eingangsanforderungen erfüllt. Unsichere Installationen sollten von einem qualifizierten Elektriker geprüft werden.
F: Ist ein 400-V-Schweißgerät immer besser als ein 230-V-Schweißgerät?
A: Nein. Ein 400-V-System kann zwar höhere Dauerlasten bewältigen, doch entscheiden Mobilität, vorhandene Infrastruktur, Prozessanforderungen und die tatsächliche Arbeitslast darüber, welche Wahl die bessere ist.
F: Kann ein Verlängerungskabel die Leistung eines Schweißgeräts beeinträchtigen?
A: Ein ungeeignetes, beschädigtes oder übermäßig langes Verlängerungskabel kann zu Spannungsabfall und Erwärmung führen. Befolgen Sie die Vorgaben des Geräteherstellers und die geltenden elektrischen Vorschriften.
F: Können lange Schweißkabel zu einem schwachen Lichtbogen führen?
A: Ja. Der Kabelwiderstand steigt mit der Länge und bei unzureichendem Leiterquerschnitt. Lose Steckverbinder oder beschädigte Kabel können den Verlust weiter erhöhen.
F: Kann eine schlechte Rückleitungsklemme zu geringer Schweißleistung führen?
A: Ja. Eine verschmutzte, lockere oder beschädigte Rückleitungsklemme erzeugt Widerstand und Wärme. Befestigen Sie die Klemme sicher an sauberem Metall in der Nähe des Schweißbereichs.
F: Warum verfügt ein MIG/MAG-Schweißgerät nicht über eine direkte Stromstärkeregelung?
A: Bei MIG/MAG-Systemen wird in der Regel die Spannung geregelt, während der Schweißstrom hauptsächlich von der Drahtvorschubgeschwindigkeit und den Lichtbogenbedingungen abhängt. Beide Einstellungen müssen gemeinsam betrachtet werden.
F: Warum zeigt mein WIG-Schweißgerät bei Verwendung eines Fußpedals einen geringeren Strom an?
A: Die Einstellung am Bedienfeld legt möglicherweise den maximalen Pedal-Strom fest. Ein nur teilweiser Pedalhub, die Konfiguration der Fernsteuerung oder eine inkompatible Steuerung können zu einer geringeren Ausgangsleistung führen.
F: Kann ein falsches Verbrauchsmaterial dazu führen, dass ein Schweißgerät unterdimensioniert erscheint?
A: Ja. Art, Durchmesser, Polarität und Vorbereitung von Elektrode, Draht und Wolfram müssen auf das Material, das Verfahren und den gewählten Strombereich abgestimmt sein.
F: Kann ein zu kleiner Generator die Leistung des Schweißgeräts einschränken?
A: Ja. Die Generatorleistung, die Spannungsregelung und das Einschwingverhalten spielen eine Rolle. Halten Sie sich an die für das Schweißgerät angegebenen Generatorspezifikationen, anstatt sich nur auf die Nennleistung in Watt zu verlassen.
F: Wie sollte die tatsächliche Schweißstromstärke gemessen werden?
A: Verwenden Sie unter kontrollierter Schweißlast Geräte, die für den erwarteten Strom und die erwartete Wellenform geeignet sind. Komplexe oder gepulste Messungen sollten von einem qualifizierten Techniker durchgeführt werden.
F: Was bedeutet die thermische Warnleuchte?
A: Sie weist in der Regel auf eine Überhitzung oder einen anderen Schutzzustand hin. Beenden Sie den Schweißvorgang, sorgen Sie für den erforderlichen Luftstrom und befolgen Sie die Anweisungen zur Abkühlung und zum Neustart im Handbuch.
F: Kann ich den Thermoschutz umgehen, um mehr Strom zu erhalten?
A: Nein. Das Umgehen des thermischen Schutzes oder des Überlastschutzes kann zu elektrischen Gefahren, Brandgefahr und Geräteschäden führen und sollte niemals versucht werden.
F: Reicht ein 200-A-Schweißgerät für professionelle Arbeiten aus?
A: Sie kann für viele professionelle Aufgaben geeignet sein, wenn der Prozess, die Größe der Schweißzusätze, die Fugenausführung und der Einschaltdaueranteil der Arbeitslast entsprechen. Die maximale Stromstärke allein ist kein Maßstab für die Eignung für professionelle Anwendungen.
F: Welche Informationen sollte ich dem technischen Support zur Verfügung stellen?
A: Geben Sie das Modell, die Seriennummer, das Verfahren, das Material, die Materialstärke, den Schweißzusatz, die Einstellungen, die Stromversorgung, die Kabellängen, die Fehleranzeigen sowie eine klare Beschreibung des Zeitpunkts an, zu dem das Problem auftritt.
