Schweißkabel dienen dazu, Schweißstromquellen mit den Schweißkreisen zu verbinden. Selbst ein hervorragendes Schweißgerät kann durch ein falsches Schweißkabel erheblich beeinträchtigt werden, da es zu übermäßigem Spannungsabfall, Überhitzung oder schlechten Verbindungen kommen kann.
Bei der Auswahl von Schweißkabeln muss mehr als nur der Querschnitt des Kabels berücksichtigt werden. Auch Schweißstrom, Einschaltdauer, Kabellänge, Kabelisolierung und Kabelstecker müssen berücksichtigt werden. Dieser Leitfaden erklärt, wie Schweißkabel funktionieren, welche Spezifikationen gewählt werden müssen und worauf man achten sollte, wenn die Dinge nicht wie vorgesehen funktionieren.
Was ist ein Schweißkabel? Aufbau, Einsatzbereiche und wesentliche Unterschiede
Ein Schweißkabel ist ein flexibles Kabel, das für die Übertragung hoher Ströme bei Schweißanwendungen ausgelegt ist. Das Kabel besteht in der Regel aus fein verseilten Kupferlitzen und ist mit einer Isolierung ummantelt, um Berührungen und mechanische Beschädigungen des Leiters zu verhindern.
Im Gegensatz zu Stromkabeln, die für stationäre Anwendungen eingesetzt werden, sind Schweißkabel beim Bewegen zwischen den Werkstücken Biegebelastungen ausgesetzt. Die elektrischen Nennwerte und der Aufbau von Schweißkabeln müssen für die jeweilige Anwendung geeignet sein.
So funktioniert ein Schweißkabel in einem Lichtbogenschweißkreis
Ein Lichtbogenschweißkreis bildet einen geschlossenen Stromkreis zwischen den beiden Ausgangsanschlüssen der Schweißstromquelle. Er umfasst den Elektrodenhalter oder die Brennerleitung, die Elektrode oder den Brenner, den Lichtbogen, das Werkstück, die Werkstückrückleitungsklemme und das Werkstückrückleitungskabel.
Beim MMA-Schweißen verbindet eine Ausgangsleitung das Gerät mit dem Elektrodenhalter, während das Werkstückrückleitungskabel das Werkstück mit dem anderen Ausgangsanschluss verbindet. Sobald der Lichtbogen gezündet ist, fließt der Schweißstrom durch beide Leitungen und den Lichtbogen als Teile desselben Stromkreises. Die Ausgangspolarität hängt von der Ausrüstung und dem Schweißverfahren ab.
Drei Begriffe sind dabei besonders wichtig:
| Komponente | Hauptfunktion | Auswahlkriterien |
| Elektroden- oder Brennerkabel | Leitet den Schweißstrom zur Elektrode oder zum Brenner | Nennstrom, Länge und Flexibilität |
| Arbeitsrückleitung | Schließt den Schweißstromkreis über den Werkstückanschluss ab. | Querschnitt und Kontaktqualität |
| Schutzerdungsleiter | Sorgt für die Schutzerdung zur Gewährleistung der elektrischen Sicherheit | Sicherheitsanforderungen an die Ausrüstung |
| Netzkabel | Versorgt das Schweißgerät mit Strom | Anforderungen an Versorgungsspannung und Eingangsstrom |
Ein Arbeitsrückleitungskabel, manchmal auch als Schweißerdungskabel bezeichnet, leitet den Schweißstrom über seine Verbindung zum Werkstück. Es ist nicht mit dem Schutzleiter (PE) zu verwechseln.
Der Rückleitungsweg des Schweißstroms ist Teil des gesamten Schweißstromkreises und stellt keine andere Art von Strom dar. Bei einem Schweißgerät der Klasse I verbindet der Schutzleiter (PE) freiliegende leitende Teile des Geräts mit dem Schutzleitersystem des Stromnetzes zum Fehlerstromschutz; er ist nicht dafür vorgesehen, normalen Schweißstrom zu leiten. Verwenden Sie ein für den jeweiligen Nennstrom ausgelegtes Arbeitsrückleitungskabel und eine Klemme, die so direkt wie möglich in der Nähe der Schweißstelle angeschlossen werden. Verwenden Sie keine PE-Leiter, Rohre oder nicht zum Schweißvorgang gehörende Metallkonstruktionen als Ersatz für das Arbeitsrückleitungskabel.

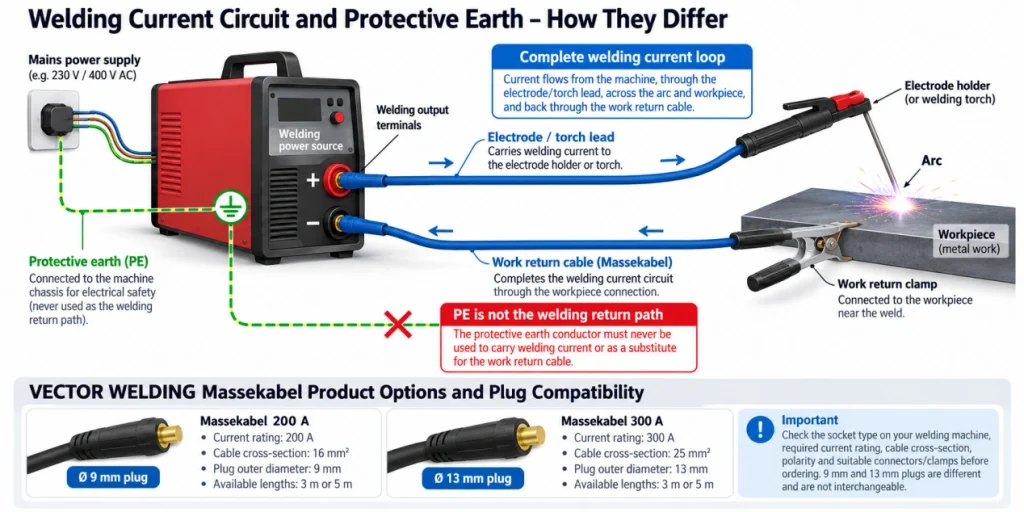

Abbildung 1. Vereinfachter Schweißstromkreis und Schutzerdung (PE). Das Elektroden-/Brennerkabel, der Lichtbogen, das Werkstück und das Arbeitsrückleitungskabel bilden den Schweißausgangskreis. PE ist eine separate Sicherheitsverbindung, nicht der Rückleitungspfad des Schweißstroms. Die dargestellte Polarität dient nur zur Veranschaulichung und kann je nach Schweißverfahren abweichen.
Aufbau von Schweißkabeln im Vergleich zu Batteriekabeln und Stromkabeln
Schweißkabel werden aus feinen Kupfersträngen hergestellt, um ihre Flexibilität zu gewährleisten. Die Anzahl und Anordnung dieser Stränge bestimmt die Biegsamkeit eines Kabels und die Art der Umgebung, der die Isolierung standhalten kann.
Die Verwendung von Litzenleitern ist auch bei Batteriekabeln üblich, doch unterscheiden sich Isolierung, Flexibilität und Einsatzbedingungen von denen gewöhnlicher Gebäudestromkabel und sind daher nicht unbedingt als flexible Schweißverbindungen geeignet.
Beim Kauf in Deutschland stößt man häufig auf Bezeichnungen für flexible Lichtbogenschweißkabel wie H01N2-D und H01N2-E. Beide Ausführungen fallen unter die Europäische Norm EN 50525-2-81. H01N2-E-Kabel weisen für spezielle Anwendungen eine höhere Flexibilität auf.
Die Kabelkennzeichnung und die technischen Daten des Herstellers sollten die tatsächliche Bauart und die Zulassung für den Einsatz eines Kabels bestätigen. Ein Kabel kann einem anderen ähnlich aussehen, aber dennoch für den Einsatz ungeeignet sein.
So wählen Sie Durchmesser, Länge und Stecker eines Schweißkabels aus
Das ausgewählte Schweißkabel muss den erforderlichen Schweißstrom führen können, ohne die maximal zulässige Betriebstemperatur des Kabels zu überschreiten. Außerdem muss es den Arbeitsort ohne übermäßigen Widerstand oder mechanische Beanspruchung erreichen können.
Für die praktische Auswahl sollten Sie zunächst die technischen Daten des Schweißgeräts heranziehen und anschließend die gesamte Kabelanordnung prüfen.
Anpassung des Kabelquerschnitts an Schweißstrom und Einschaltdauer
In Deutschland werden Schweißkabel üblicherweise durch die Querschnittsfläche des Leiters in mm² bezeichnet.
Es sind dickere Kupferleiter mit geringem Widerstand erhältlich, jedoch ist ein dickeres Kabel nicht für alle Schweißgeräte geeignet.
Ein sinnvolles Auswahlverfahren ist:
1. Ermitteln Sie den für das vorgesehene Schweißverfahren erforderlichen Schweißstrom.
2. Überprüfen Sie die Nennleistung und den Einschaltzeitraum des Geräts.
3. Ermitteln Sie die voraussichtliche Betriebsdauer und die Umgebungsbedingungen.
4. Vergleichen Sie die Strombelastbarkeit des Kabels mit den vom Kabelhersteller angegebenen Daten.
5. Prüfen Sie, ob die verwendeten Steckverbinder, Klemmen usw. für die jeweilige Anwendung geeignet sind.
Der Begriff „Einschaltdauer“ gibt an, wie lange ein Gerät bei einer bestimmten Leistung über einen bestimmten Zeitraum betrieben werden kann. Eine Einschaltdauer von 60 % bei 10 Minuten entspricht beispielsweise 6 Minuten Betrieb bei der angegebenen Nennleistung zuzüglich der dafür erforderlichen Abkühlzeit.
Ein Schweißkabel hat seine eigenen thermischen Grenzen, die berücksichtigt werden müssen – nicht nur die maximale Stromstärke des Schweißgeräts.
Weitere Einzelheiten zu Nennleistungen finden Sie unter „Verständnis der tatsächlichen Schweißstromnennwerte“.
Die Norm IEC 60974-9:2018 enthält relevante Informationen zur Installation und zum Einsatz von Lichtbogenschweißgeräten. Die entsprechenden Kabelquerschnitte müssen gemäß den geltenden Anforderungen und den Angaben des Herstellers ausgewählt werden.
Kabellänge berechnen und Spannungsabfall berücksichtigen
Die Länge eines Kabels beeinflusst dessen elektrischen Widerstand. Bei gleichem Strom entsteht in einem längeren Kabel aus demselben Material und mit derselben Querschnittsfläche ein größerer Spannungsabfall.
Berücksichtigen Sie beide Seiten des Schweißausgangskreises. Ein fünf Meter langes Elektrodenkabel und ein fünf Meter langes Rückleitungskabel ergeben zusammen etwa zehn Meter Kabel im Strompfad, wobei die übrigen Anschlüsse und der Werkstückpfad nicht berücksichtigt sind.
Erwägen Sie eine Vergrößerung des Leiterquerschnitts, wenn Sie die Schweißkabel verlängern. Jeder zusätzliche Stecker, der zur Verlängerung der Schweißkabel hinzugefügt wird, erzeugt zusätzliche Widerstandspunkte, die in der Regel unnötig sind.
Die Schweißleistung kann sich nach einer Verlängerung der Kabellänge ändern. Überprüfen Sie die gesamte Anlage, bevor Sie die Maschineneinstellungen ändern.
Überprüfen Sie die Kabelisolierung, die Flexibilität, die Stecker und die Klemmen
Die Außenhülle der Kabelisolierung muss den Einsatzbedingungen standhalten. Reparaturen im Freien, Fertigung in der Werkstatt, häufige Verlagerung der Ausrüstung – all dies stellt unterschiedliche Anforderungen an die Außenhülle.
Achten Sie bei der Auswahl eines Schweißkabels auf Abriebfestigkeit, geeignete Betriebstemperatur, Feuchtigkeitsbeständigkeit und Biegefestigkeit. Nicht alle Schweißkabel sind für den Einsatz in feuchten Umgebungen oder im Freien zugelassen.
Neben den Schweißsteckern mit Bajonettverschluss stehen verschiedene Größen zur Auswahl. Diese sehen zwar ähnlich aus, sind jedoch möglicherweise nicht kompatibel.

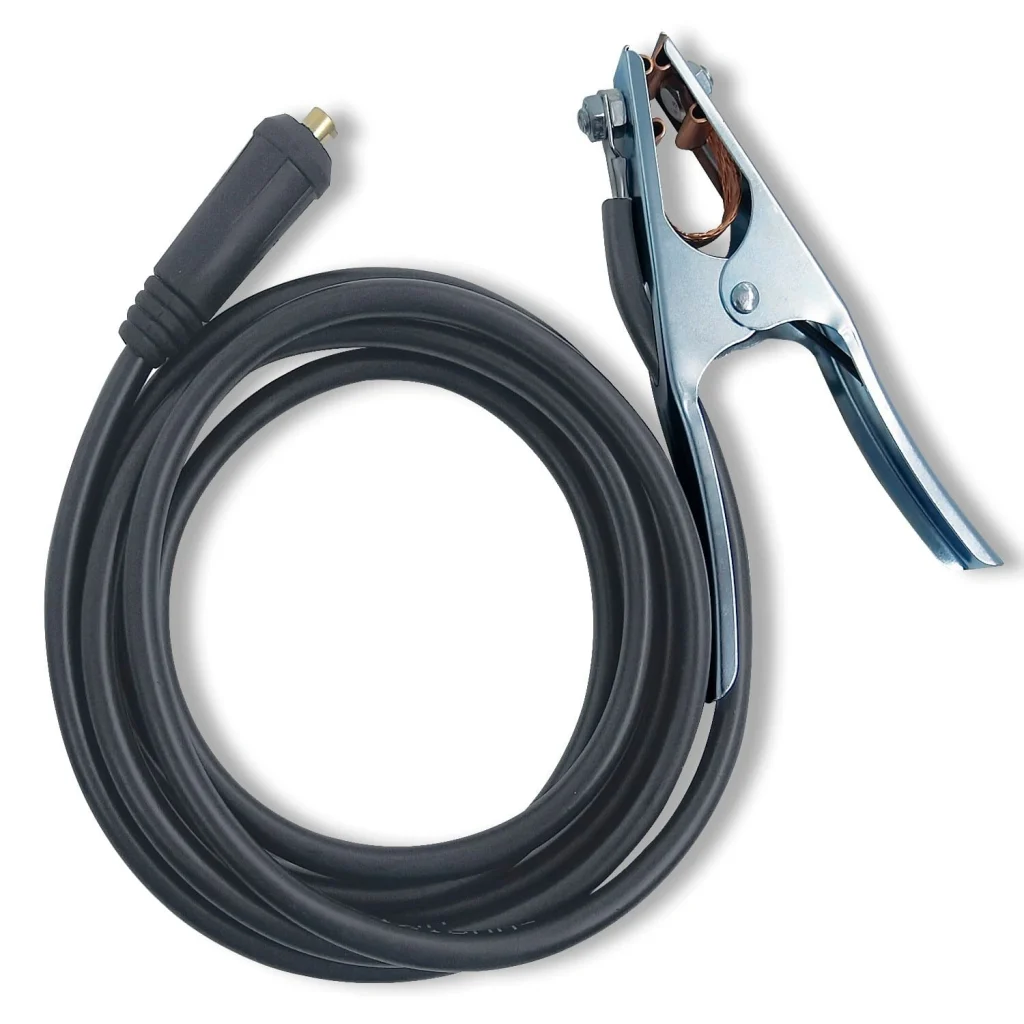

Die vorkonfektionierten Massekabel von VECTOR WELDING mit Arbeitsklemme sind in Längen von 3 m und 5 m erhältlich. Gemäß den Produktspezifikationen verfügt die 200-A-Version über ein 16-mm²-Kupferkabel mit einem Steckerstift von Ø 9 mm; die 300-A-Version über ein 25-mm²-Kupferkabel mit einem Steckerstift von Ø 13 mm. Hierbei handelt es sich um spezifische Produktkonfigurationen, nicht um austauschbare Steckverbindergrößen. Vergleichen Sie vor der Bestellung den Steckerstift mit der Maschinenbuchse und prüfen Sie anschließend die Nennwerte von Kabel und Stecker, die erforderliche Polarität sowie den Einschaltdauerfaktor. Ein passender Steckerdurchmesser allein gewährleistet noch keine elektrische Kompatibilität.
Überprüfen Sie vor dem Kauf von Schweißkabelsteckern die Anschlüsse des Geräts, die erforderliche Nennleistung des Steckers und die Art der Kabelkonfektionierung.
Auswahl von Schweißkabeln für vier gängige Anwendungen
Da unterschiedliche Verfahren eine unterschiedliche Handhabung der Kabel erfordern, zeigen die folgenden typischen Szenarien, wie gängige Drahtvorschubgeräte, Umgebungen und Arbeitsmethoden die Wahl der Kabel beeinflussen.
WIG-Schweißen an einer Werkbank
In einer Metallbearbeitungswerkstatt werden kleine Edelstahlteile mittels WIG-Schweißen an einer feststehenden Werkbank verbunden.
Der Bediener benötigt eine flexible Brennerbaugruppe, die Bewegungen ermöglicht, ohne dass an der Verbindung gezogen wird. Das Arbeitsrückleitungskabel muss die richtige Nennleistung aufweisen, sicher verlegt und an einer sauberen, leitfähigen Oberfläche in der Nähe der Schweißnaht angeschlossen werden.
Ein häufiger Fehler besteht darin, sich ausschließlich auf die Vorbereitung der Wolframelektrode und das Schutzgas zu konzentrieren und dabei die lose Rückleitungsklemme zu vernachlässigen.
Wenn das Zünden des Lichtbogens auch nach Überprüfung der offensichtlichen Punkte weiterhin ein Problem darstellt, sollte dies mit dem technischen Support besprochen werden, anstatt den Brenner wegzuwerfen, falls er noch in Ordnung ist.
Die richtige Konfiguration der Fernbedienung hängt vom jeweiligen WIG-Schweißgerät und dessen Anschlussmöglichkeiten ab.
MIG/MAG-Schweißen in der Kfz-Reparatur
Ein typisches Szenario ist eine Kfz-Werkstatt, die Stahlblechreparaturen mittels MIG/MAG-Schweißen durchführt.
Das Brennerkabel muss in der Lage sein, den Blechen und der Karosserie eines Fahrzeugs zu folgen, ohne eingeklemmt zu werden oder scharf zurückgebogen werden zu müssen. Auch der Rückleiteranschluss muss einen guten elektrischen Kontakt gewährleisten. Dies kann besonders schwierig sein, wenn lackierte Oberflächen betroffen sind und komplexe Karosserieteile vorliegen.
Ein schlechter Kontakt zwischen dem Draht und der Kontaktspitze kann zu einem instabilen Lichtbogen führen. Häufiger werden Probleme beim Drahtvorschub jedoch durch den Druck der Antriebsrollen, den Verschleiß der Kontaktspitze oder eine abgenutzte Brennerauskleidung verursacht.
Der Bediener muss diese Teile einzeln überprüfen, bevor er sie austauscht.
Beim Austausch eines Brenners oder einer Kabelbaugruppe sollten Sie den Stecker und die elektrischen Eigenschaften mit denen Ihres aktuellen MIG/MAG-Schweißgeräts vergleichen. Wenn sich die neue Schnittstelle von der des Originals unterscheidet, ist eine technische Beratung hilfreich.
MMA-/Stabschweißen für Reparaturen im Freien
Beispiel für einen typischen Einsatz: Ein Wartungstechniker repariert einen Stahlrahmen auf einem Industriegelände im Freien.
Das Schweißgerät befindet sich möglicherweise in einiger Entfernung vom Werkstück, sodass längere Zuleitungen für die Elektrode und den Rückleiter erforderlich sind.
Die wichtigsten Faktoren, die bei der Auswahl der Kabel zu berücksichtigen sind, sind der Leiterquerschnitt, die Gesamtlänge des Stromkreises, der mechanische Schutz sowie die zuverlässigen Verbindungen zum Elektrodenhalter und zu den Klemmen. Das Kabel und die Ausrüstung müssen zudem für die jeweilige Situation und Umgebung geeignet sein.
Ein häufiger Fehler ist die Verlängerung einer Schweißleitung ohne angemessene Berücksichtigung des Spannungsabfalls sowie der Rückfluss des Stroms über nicht zum Schweißvorgang gehörende Metallteile.
Bei Reparaturarbeiten im Freien sollten Sie die Betriebsanleitung des MMA-Schweißgeräts zu Rate ziehen, um die richtige Länge der Schweißleitung zu wählen. Bei längeren Kabeln sollten Sie sich für eine sichere Verlängerung an einen Fachmann wenden.
Plasmaschneiden in einer Metallwerkstatt
Ein typischer Anwendungsfall für einen Plasmaschneider in einer Metallbearbeitungswerkstatt ist das Schneiden von Stahlteilen.
Die Funktion der Schneidbrennerbaugruppe unterscheidet sich von der Funktion des Arbeitsrückleitungskabels. Die Schneidbrennerbaugruppe enthält elektrische Leiter, Gas -Anschlüsse und Steuerkabel. Das Arbeitsrückleitungskabel schließt den Schneidstromkreis.
Ein ungeeigneter Stecker oder ein defekter Kontakt an der Werkstückklemme kann den Schneidvorgang unterbrechen. Zudem kann eine beschädigte Isolierung durch scharfe Metallkanten zu Verletzungen führen.
Befolgen Sie unbedingt die Anweisungen des Geräteherstellers bezüglich der Schweißkabel für Ihren Schneidbrenner. Es gibt kein Schweißkabel, das für alle Schneidbrenner geeignet ist.
Kabelbaugruppen oder Brenner können ausgetauscht oder neu angeordnet werden. Prüfen Sie stets die Kompatibilität mit Ihrer spezifischen Plasmaschneidmaschine. Lassen Sie sich im Zweifelsfall bei der Überprüfung des Anschlusses helfen.
Sicherheit, Wartung und Fehlerbehebung bei Schweißkabeln
Schweißkabel sind mechanischen Belastungen, Hitze sowie dem wiederholten An- und Abklemmen ausgesetzt. Durch regelmäßige Inspektionen lassen sich Schäden erkennen, bevor sie zu Problemen führen.
Die deutsche DGUV-Information 209-010, „Lichtbogenschweißen“, beschreibt die Risiken beim Lichtbogenschweißen und die erforderlichen Vorsichtsmaßnahmen. Dazu gehört auch der Stromrücklauf bei der Verwendung von Schweißstrom.
Überprüfen Sie Schweißkabel und Anschlüsse vor dem Gebrauch
Überprüfen Sie vor Beginn der Arbeiten an einer Baugruppe die gesamte sichtbare Kabelbaugruppe.
Schnitte, Risse, freiliegende Leiter, gequetschte Kabel, Anzeichen von Überhitzung usw. Beschädigte oder lockere Stecker. Unzureichender Anpressdruck an der Arbeitsklemme.
Kabel sollten von scharfen Kanten, heißem Metall und Fahrzeugverkehr ferngehalten werden. Außerdem sollten Schweißkabel nicht um den Körper des Arbeiters gewickelt werden.
Schließen Sie die Arbeitsrückleitung so nah wie möglich an der Schweißstelle an. Dadurch wird verhindert, dass der Schweißstrom unbeabsichtigt über andere Geräte oder Bauteile fließt.
Schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Änderungen am Anschluss vornehmen. Nehmen Sie beschädigte Kabel außer Betrieb, bis sie von qualifiziertem Personal geprüft und ordnungsgemäß ersetzt bzw. repariert wurden.
Modellspezifische Sicherheitshinweise finden Sie im Handbuch der Schweißanlage.
Behebung von Überhitzung und instabilen Schweißbögen
Ein heißer Stecker bedeutet nicht zwangsläufig, dass das gesamte Kabel unterdimensioniert ist. Der Widerstand an einer losen Verbindung kann lokal zu einer Erwärmung führen, selbst wenn der Leiter ausreichend dimensioniert ist.
Ebenso kann ein instabiler Lichtbogen verschiedene Ursachen haben.
| Problem | Mögliche Ursache | Empfohlene Maßnahme |
| Das Kabel wird ungewöhnlich heiß | Unzureichende Nennleistung oder übermäßige Betriebslast | Unterbrechen Sie die Arbeit und überprüfen Sie die Kabelspezifikationen und den Einschaltzyklus. |
| Steckverbinder überhitzt | Lose, beschädigte oder ungeeignete Verbindung | Nach sicherer Trennung überprüfen; defekte Komponenten austauschen |
| Der Lichtbogen wird instabil | Schlechter Rückkontakt oder falsche Prozesseinstellungen | Anschlüsse prüfen, anschließend Schweißparameter überprüfen |
| Leistungsänderungen bei längeren Zuleitungen | Erhöhter Stromkreiswiderstand und Spannungsabfall | Kabellänge und Leiterquerschnitt neu bewerten |
| Die Isolierung ist beschädigt | Abrieb, Hitze oder mechanische Beanspruchung | Kabel außer Betrieb nehmen |
Schweißarbeiten mit sichtbar beschädigter Isolierung oder rauchenden Verbindungsstellen sowie bei ungewöhnlicher Erwärmung dürfen keinesfalls fortgesetzt werden.
Versuchen Sie nicht, interne elektrische Fehlerbehebungen durchzuführen, es sei denn, Sie sind dazu qualifiziert. Wenn einfache äußere Überprüfungen kein Problem an einem Gerät erkennen lassen, verwenden Sie es erst wieder, nachdem es von einer sachkundigen Person ordnungsgemäß überprüft wurde.
So finden Sie kompatible Schweißkabel und Zubehör
Wenn Sie Schweißkabel austauschen, ist der Kauf der richtigen Baugruppe unter Umständen wichtiger als der Kauf des Leiters mit dem größten Querschnitt.
Beachten Sie, dass das Schweißgerät, der Stecker, die Arbeitsklemme und die vorgesehenen Einsatzbedingungen, unter denen der Stecker betrieben werden soll, gemeinsam berücksichtigt werden müssen.
Überprüfen Sie die Kabelkonfektionen, Stecker und die Spezifikationen des Schweißgeräts
Erfassen Sie vor der Bestellung das Schweißgerätemodell, das Schweißverfahren, den vorgesehenen Strom, den Einschaltdauer, die erforderliche Kabellänge und die Abmessungen des vorhandenen Steckers.
Es ist außerdem wichtig zu prüfen, ob es sich bei dem bestellten Ersatzteil um eine komplette Baugruppe oder nur um ein Einzelteil handelt. Ein loser Stecker muss sowohl zum Maschinenanschluss als auch zum Kabelquerschnitt passen.
Überprüfen Sie die Polaritätsanschlüsse gemäß den Herstellerangaben für Geräte und Verbrauchsmaterialien. Dies ist besonders wichtig, wenn Sie bei einer Multifunktionsmaschine zwischen verschiedenen Verfahren wechseln.
Prüfen Sie vor dem Einbau eines Ersatzsteckers die Ursache für eine eventuelle Überhitzung oder Beschädigung des vorhandenen Steckers.
Entdecken Sie die Kabeloptionen von VECTOR WELDING und den technischen Support vor Ort
VECTOR WELDING bietet eine breite Palette an Schweißgeräten und Plasmaschneidern an. Im entsprechenden Zubehörsortiment bieten wir ein Schweißrückleitungskabel an, um verschiedene Anschlussmöglichkeiten zu vergleichen.
Die Auswahl kompatibler Geräte und Zubehörteile hilft, unnötige Austauscharbeiten und ungeeignete Verbindungen zu vermeiden.
Schritt 1 – Vergleichen Sie die relevanten Kabelkonfektionen und MMA-Schweißgeräte. Prüfen Sie vor Ihrer Auswahl die Produktspezifikationen, den unterstützten Schweißprozess, den Nennstrom, den Kabelquerschnitt, die Länge und das mitgelieferte Zubehör.
Schritt 2 – Sollte die Kompatibilität weiterhin unklar sein, wenden Sie sich an unseren Kundensupport in Deutschland. Geben Sie dabei Ihr Maschinenmodell, den erwarteten Schweißstrom, den Einschaltdauer, die Kabellänge, Angaben zu den Steckverbindern sowie die Arbeitsumgebung an. Unser Team hilft Ihnen gerne dabei, die Eignung der Produkte zu prüfen und geeignete nächste Schritte zu ermitteln. Sie können auch einen Beratungstermin oder einen Termin für Testschweißungen in unserem Showroom in Köln vereinbaren.
FAQ
F: Wozu wird ein Schweißkabel verwendet?
A: Ein Schweißkabel leitet den Strom innerhalb eines Lichtbogenschweißkreises. Es verbindet die Stromquelle mit dem Schweißgerät oder dem Rückleiteranschluss am Werkstück.
F: Ist ein Schweißkabel dasselbe wie ein Netzkabel für ein Schweißgerät?
A: Nein. Schweißausgangskabel leiten den Schweißstrom, während das Netzkabel das Gerät mit Strom versorgt. Sie haben unterschiedliche elektrische Anforderungen.
F: Kann ich anstelle eines Schweißkabels ein Batteriekabel verwenden?
A: Nicht ohne vorher die technischen Daten zu prüfen. Batteriekabel können sich hinsichtlich Isolierung, Flexibilität, Strombelastbarkeit und Eignung für Schweißbedingungen unterscheiden.
F: Was ist der Unterschied zwischen den Schweißkabeln H01N2-D und H01N2-E?
A: Beides sind europäische Bezeichnungen für Schweißkabel. H01N2-E ist für Anwendungen vorgesehen, die eine höhere Flexibilität erfordern, wobei die genauen Spezifikationen vom Kabelhersteller abhängen.
F: Welche Schweißkabelstärke benötige ich für ein 200-Ampere-Schweißgerät?
A: Die Kabelgröße hängt vom Betriebsstrom, dem Einschaltdauerverhältnis, der Länge und den Umgebungsbedingungen ab. Prüfen Sie die geltenden Kabelnennwerte, anstatt die Auswahl ausschließlich anhand der maximalen Ausgangsleistung des Geräts zu treffen.
F: Hat der Einschaltdaueranteil Einfluss auf die Auswahl des Schweißkabels?
A: Ja. Längere Stromflusszeiten erhöhen die thermische Belastung. Die Kabelspezifikationen müssen dem vorgesehenen Einschaltdauerverhältnis entsprechen.
F: Hat die Länge des Schweißkabels Einfluss auf die Schweißleistung?
A: Ja. Längere Kabel erhöhen den Stromkreiswiderstand und den Spannungsabfall. Bei der Verlängerung der Kabel sollte der gesamte Schweißstromkreis berücksichtigt werden.
F: Wie überprüfe ich die Kompatibilität der Schweißkabelstecker?
A: Vergleichen Sie die Abmessungen der Stecker, die elektrischen Nennwerte, den Kabelquerschnitt und die Anschlussanforderungen des Geräts. Die bloße physische Passform reicht nicht aus.
F: Kann dasselbe Schweißkabel für das WIG-, MIG/MAG- und MMA-Schweißen verwendet werden?
A: Einige Rückleitungskabel mit den richtigen Nennwerten können für mehrere kompatible Maschinen geeignet sein. Brenner- und Elektrodenhalterkabel sind verfahrensspezifisch und müssen einzeln geprüft werden.
F: Kann ein Standard-Schweißrückleitungskabel mit einem Plasmaschneider verwendet werden?
A: Nur, wenn das Kabel, der Stecker und die Nennstromstärke den Anforderungen des Schneidgeräteherstellers entsprechen. Gehen Sie niemals allein aufgrund des Aussehens des Steckers von einer Kompatibilität aus.
F: Ist ein Schweißerdungskabel dasselbe wie eine Schutzerde?
A: Nein. Ein Arbeitsrückleitungskabel verbindet das Werkstück mit einem Schweißausgang und leitet den normalen Schweiß strom. Die Schutzerde (PE), sofern für das Gerät vorgeschrieben, stellt eine elektrische Fehlerstromschutzverbindung zu freiliegenden leitfähigen Teilen her. Sie darf nicht als Ersatz für das Arbeitsrückleitungskabel verwendet werden.
F: Kann ein Schweißkabel im Freien oder unter feuchten Bedingungen verwendet werden?
A: Nur, wenn das Kabel und die Geräte für diese Bedingungen ausgelegt sind. Befolgen Sie die entsprechenden Sicherheitshinweise und vermeiden Sie es, ungeeignete elektrische Anschlüsse Feuchtigkeit auszusetzen.
F: Warum wird mein Schweißkabel heiß?
A: Mögliche Ursachen sind zu hoher Strom, eine falsche Kabelquerschnittsauslegung oder schlechte elektrische Verbindungen. Unterbrechen Sie die Arbeit und untersuchen Sie die ungewöhnliche Erwärmung, bevor Sie fortfahren.
F: Kann ein beschädigtes Schweißkabel einen instabilen Lichtbogen verursachen?
A: Ja. Beschädigte Leiter oder schlechte Verbindungen können den Widerstand erhöhen und die Schweißleistung beeinträchtigen. Andere Ursachen, darunter Schweißparameter und Fehler an der Stromquelle, sollten ebenfalls in Betracht gezogen werden.
F: Welche Informationen sollte ich beim Kauf eines Ersatzschweißkabels angeben?
A: Geben Sie das Maschinenmodell, das Schweißverfahren, den Betriebsstrom, den Einschaltdauer, die erforderliche Länge, die Steckspezifikationen und die vorgesehene Einsatzumgebung an. Anhand dieser Angaben lässt sich feststellen, ob eine Ersatzbaugruppe geeignet ist.
